[Tuto] Chevalet en carton pour la Broderie Diamant (Diamond Painting)

Vous êtes accro au diamond painting, mais vous avez mal au dos et n’aimez pas travailler à plat !
Apprenez à vous fabriquer vous-même un chevalet en carton !

Et oui ça y est ! Moi aussi j’ai craqué pour ce loisir créatif à la mode et super tendance !!
Mais j’ai très vite compris qu’il fallait que je surélève mon ouvrage pour soulager mon dos.

Alors que nous sommes en plein confinement à cause du Covid-19, j’ai pris le taureau par les cornes pour vous concevoir un chevalet en carton. Je vous délivre ce DIY gratuitement pour que vous puissiez continuer à travailler pendant la quarantaine.

Comme à mon habitude, je l’ai conçu pour qu’il soit facile à ranger et peu encombrant.
C’est parti !

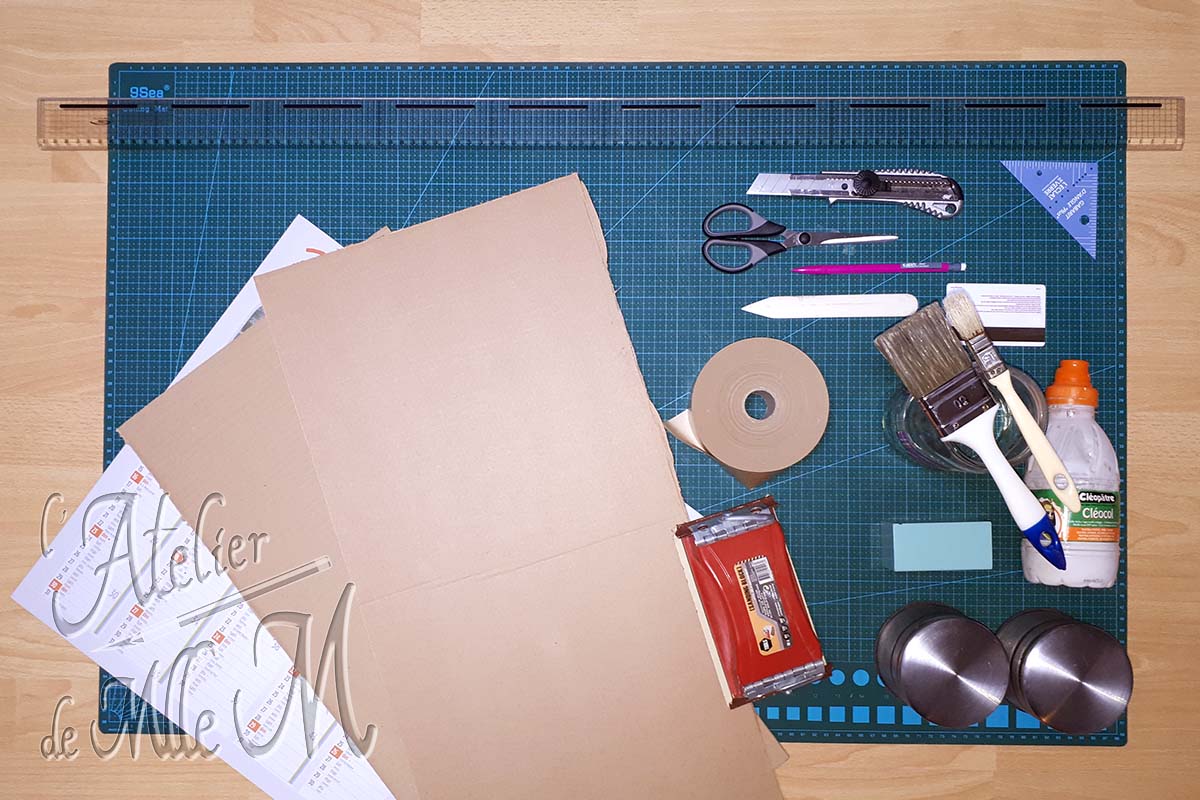

Vous aurez besoin de…

  • Un tapis de découpe (optionnel)
  • Du carton gris de 2mm d’épaisseur (type calendrier en carton de la banque)
  • Du carton double cannelure de 4mm d’épaisseur (récup de carton d’emballage)
  • Du carton double cannelure de 7mm d’épaisseur (récup de carton d’emballage)
  • Une grande règle et une équerre
  • Un crayon de papier
  • Un cutter et une paire de ciseau
  • Du kraft gommé
  • De la colle vinylique blanche, de l’eau et un pinceau
  • Des poids ou des dictionnaires (pour faire une presse)
  • Une cale à poncer et du papier de verre
  • Un plioir et/ou une carte de visite plastifiée

Ce tutoriel a été réalisé pour obtenir un chevalet de 60cm de large pour faciliter la réalisation de grandes BD (DP).
Vous pouvez bien entendu adapter la largeur à vos besoins (plus étroit ou plus large).

Découpes et préparatifs

Étape 1 – Coupez un rectangle de 60 x 18 cm dans du carton gris de 2 mm d’épaisseur.

Nommez ce rectangle A.

Étape 2 – Préparez un contrecollé dans lequel vous pourrez couper un rectangle de 60 x 16 cm.

Pour cela, superposez successivement une épaisseur de carton gris de 2mm, avec un carton double cannelure de 4mm, auquel vous ajouterez encore une épaisseur de carton gris de 2mm.

Le carton cannelé est ainsi pris en sandwich entre les deux cartons gris.

Attention au sens des cannelures pour le carton cannelé ; celles-ci doivent être dans le sens de la hauteur (16 cm de haut).

Collez l’ensemble, et laissez sécher sous presse. Vous obtiendrez ainsi une plaque de carton de 8mm d’épaisseur.

Une fois sec, coupez votre rectangle de 60 x 16 cm dans votre contrecollé.

Nommez ce rectangle B.

Le contrecollé : c'est quoi et comment le faire ?
Un contrecollé, c'est un assemblage de plusieurs cartons, pour lui donner de l'épaisseur et de la solidité.

Pour l'assemblage, encollez la face des 2 cartons que vous souhaitez réunir.
L'adhérence n'en sera que meilleure.

Si vous assemblez 2 cartons cannelés, croisez le sens des cannelures pour plus de solidité.

Toujours mettre sous presse pendant le temps de séchage.
Trucs & Astuces

Étape 3 – Préparez un contrecollé dans lequel vous pourrez couper un rectangle de 60 x 25 cm.

Pour cela, superposez successivement une épaisseur de carton gris de 2mm, avec un carton double cannelure de 7mm, auquel vous ajouterez encore une épaisseur de carton gris de 2mm.

Le carton cannelé est ainsi pris en sandwich entre les deux cartons gris.

Attention au sens des cannelures pour le carton cannelé ; celles-ci doivent être dans le sens de la hauteur (25 cm de haut).

Collez l’ensemble, et laissez sécher sous presse. Vous obtiendrez ainsi une plaque de carton de 1,1cm d’épaisseur.

Une fois sec, coupez votre rectangle de 60 x 25 cm dans votre contrecollé.

Nommez ce rectangle C.

Étape 4 – Préparez un contrecollé dans lequel vous pourrez couper un rectangle de 60 x 16 cm.

Pour cela, superposez successivement une épaisseur de carton gris de 2mm, avec un carton double cannelure de 7mm, auquel vous ajouterez encore une épaisseur de carton double cannelure de 7 mm.

Pour plus de solidité, croisez le sens des cannelures des 2 cartons de 7 mm d’épaisseur.

Collez l’ensemble, et laissez sécher sous presse. Vous obtiendrez ainsi une plaque de carton de 1,6cm d’épaisseur.

Une fois sec, coupez votre rectangle de 60 x 25 cm dans votre contrecollé.

Nommez ce rectangle D.

Photo des découpes pour fabriquer le chevalet en carton pour broderie diamant (diamond painting) à faire soi-même. Tutoriel / DIY disponible sur https://www.latelierdemllem.com/tuto-chevalet-carton-broderie-diamant-diamond-painting/

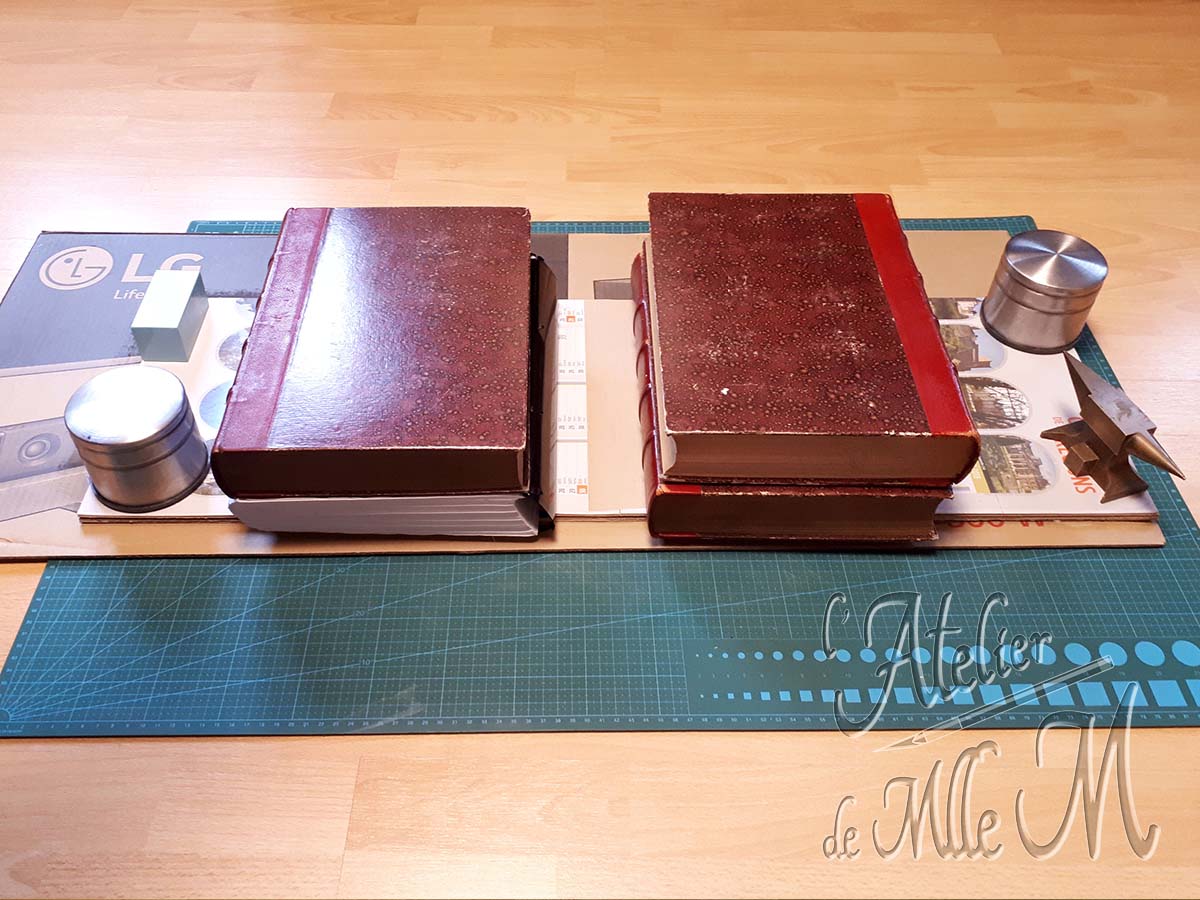

Contrellé sous presse
Photo des découpes pour fabriquer le chevalet en carton pour broderie diamant (diamond painting) à faire soi-même. Tutoriel / DIY disponible sur https://www.latelierdemllem.com/tuto-chevalet-carton-broderie-diamant-diamond-painting/

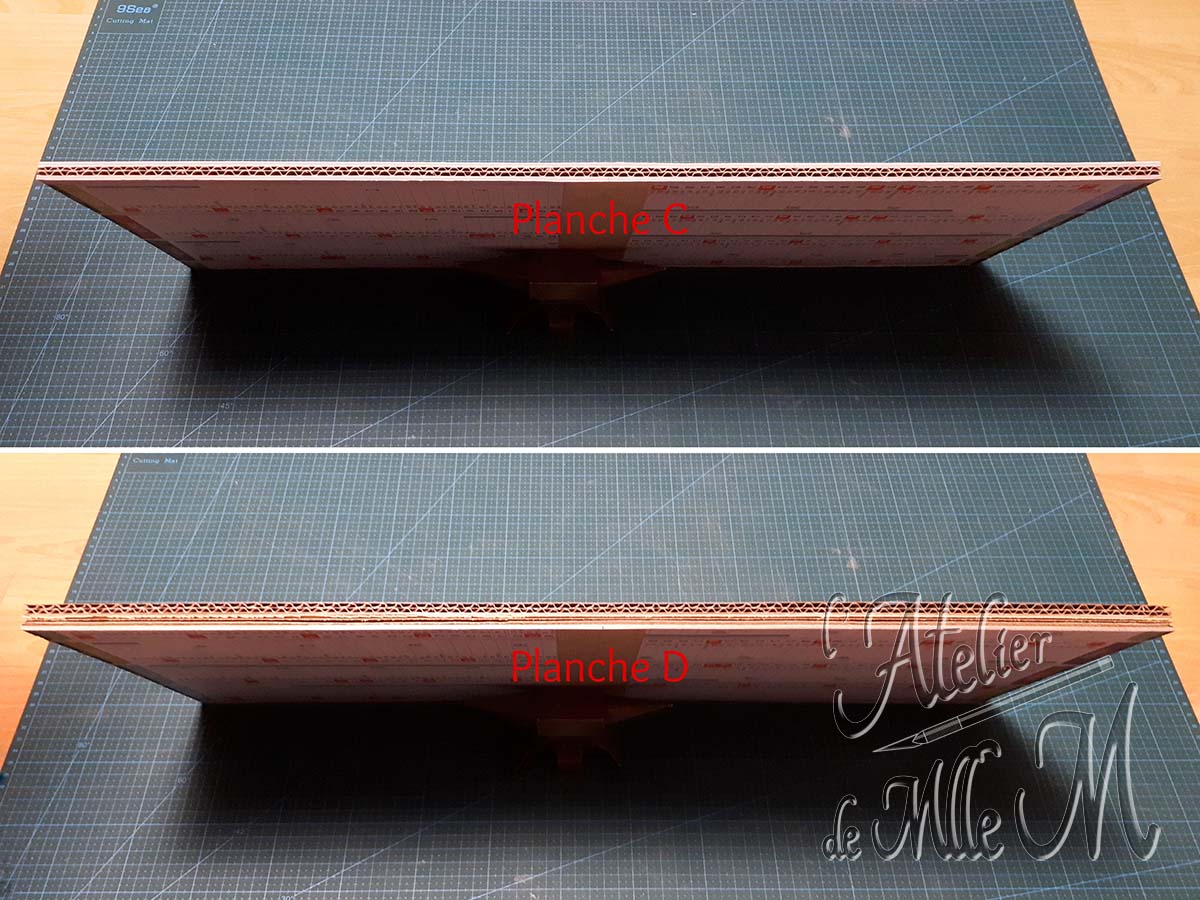

Tranche des planches C et D
Photo des découpes pour fabriquer le chevalet en carton pour broderie diamant (diamond painting) à faire soi-même. Tutoriel / DIY disponible sur https://www.latelierdemllem.com/tuto-chevalet-carton-broderie-diamant-diamond-painting/

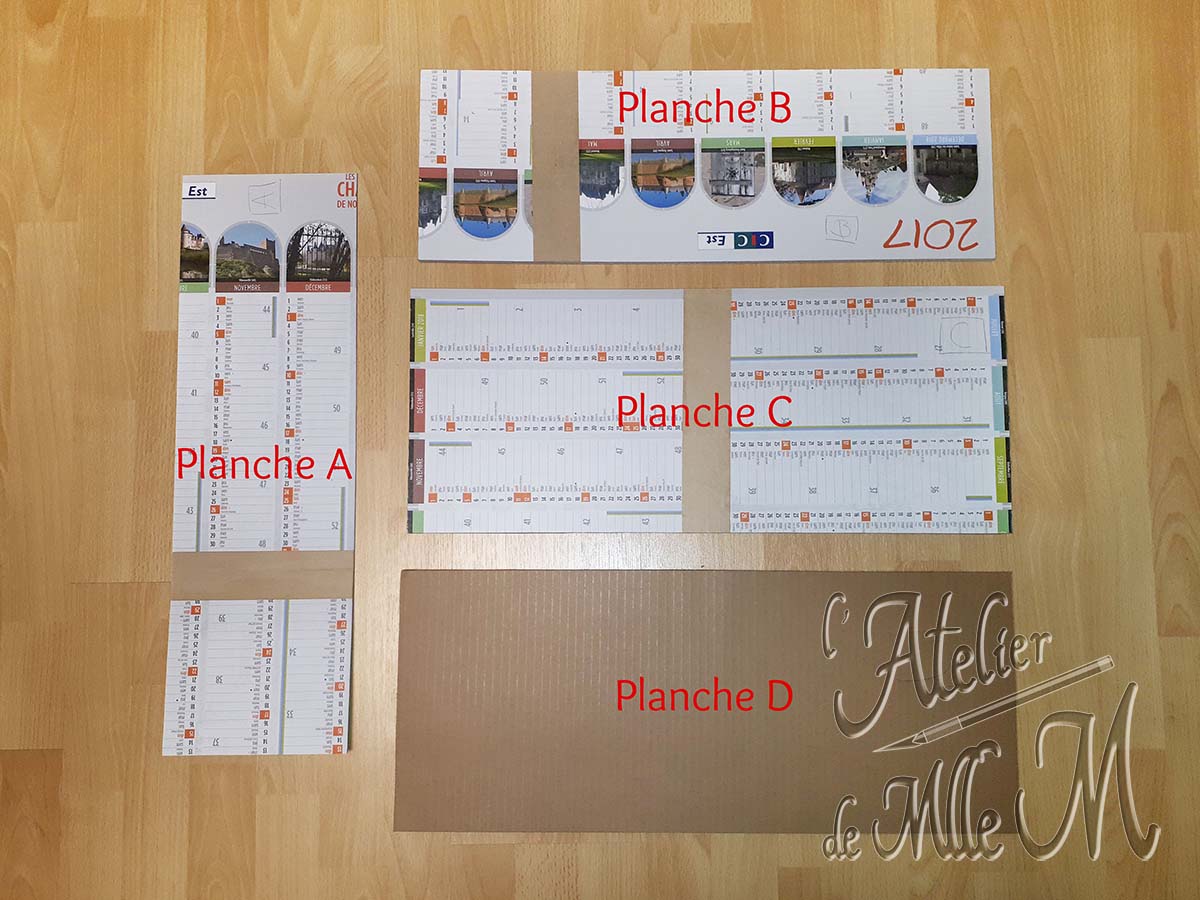

Les 4 planches découpées

Étape 5 – Avec votre cale à poncer, poncez tous les bords de vos contrecollés pour les aplanir.

Étape 6 – Sur la planche D, du côté du carton cannelé apparent, tracez dans le sens de la longueur 3 encoches de 1,3cm de large, à 2,5cm du rebord et espacées de 1,5cm.

Étape 7 – A l’aide de votre cutter et d’une grande règle, incisez les deux traits de la première encoche. Vous n’avez pas besoin d’appuyer fort. Passer plusieurs fois la lame du cutter jusqu’à atteindre le carton gris sans le couper.

Épluchez le carton cannelé couche par couche, jusqu’à la dernière couche de papier collé contre le carton gris, pour former l’encoche.

Faites de même avec les deux autres encoches.

Étape 8 – Coupez trois bandes de kraft gommé d’un peu plus de 60cm.

Utilisez-les pour habiller et consolider les 3 encoches. Coupez le kraft qui dépasse de chaque côté.

Photo des découpes pour fabriquer le chevalet en carton pour broderie diamant (diamond painting) à faire soi-même. Tutoriel / DIY disponible sur https://www.latelierdemllem.com/tuto-chevalet-carton-broderie-diamant-diamond-painting/

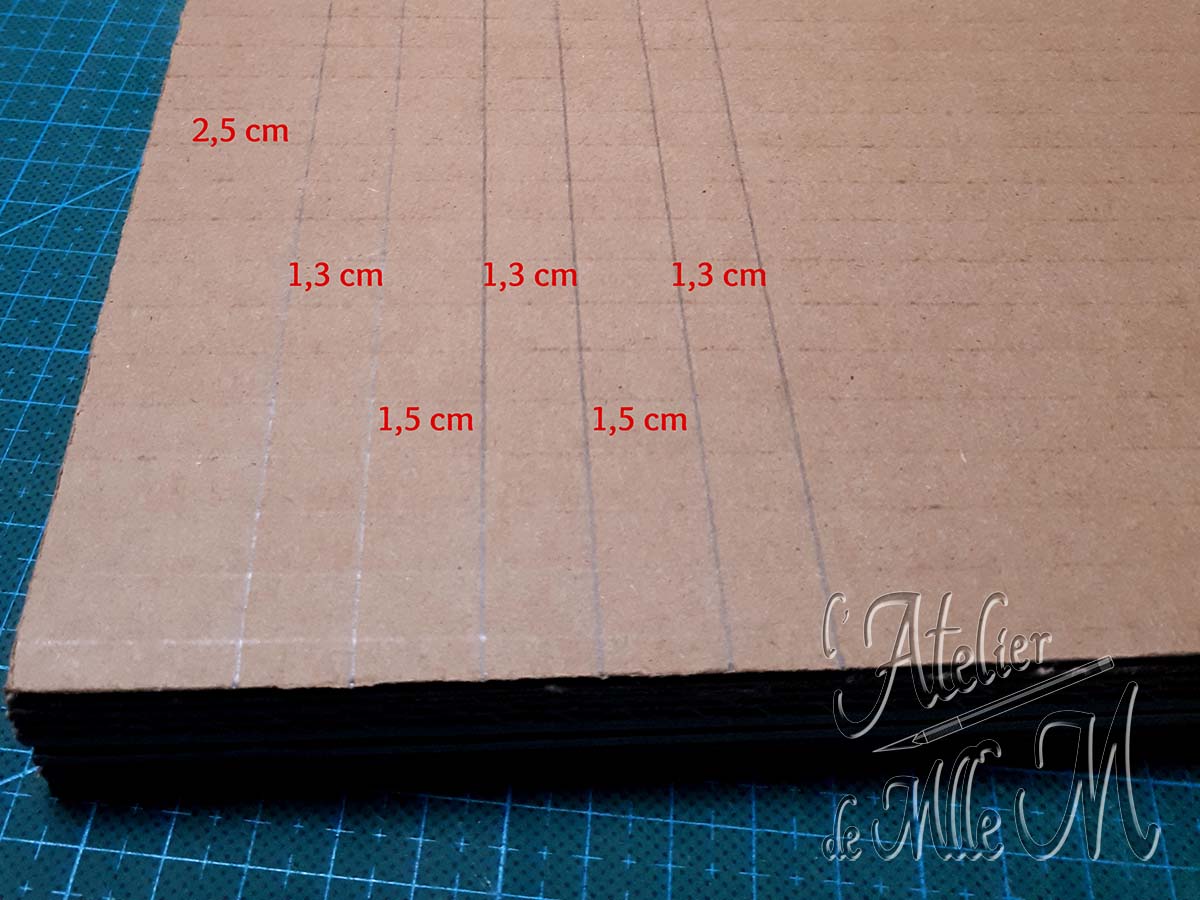

Traçage des encoches (Étape 6)
Photo des découpes pour fabriquer le chevalet en carton pour broderie diamant (diamond painting) à faire soi-même. Tutoriel / DIY disponible sur https://www.latelierdemllem.com/tuto-chevalet-carton-broderie-diamant-diamond-painting/

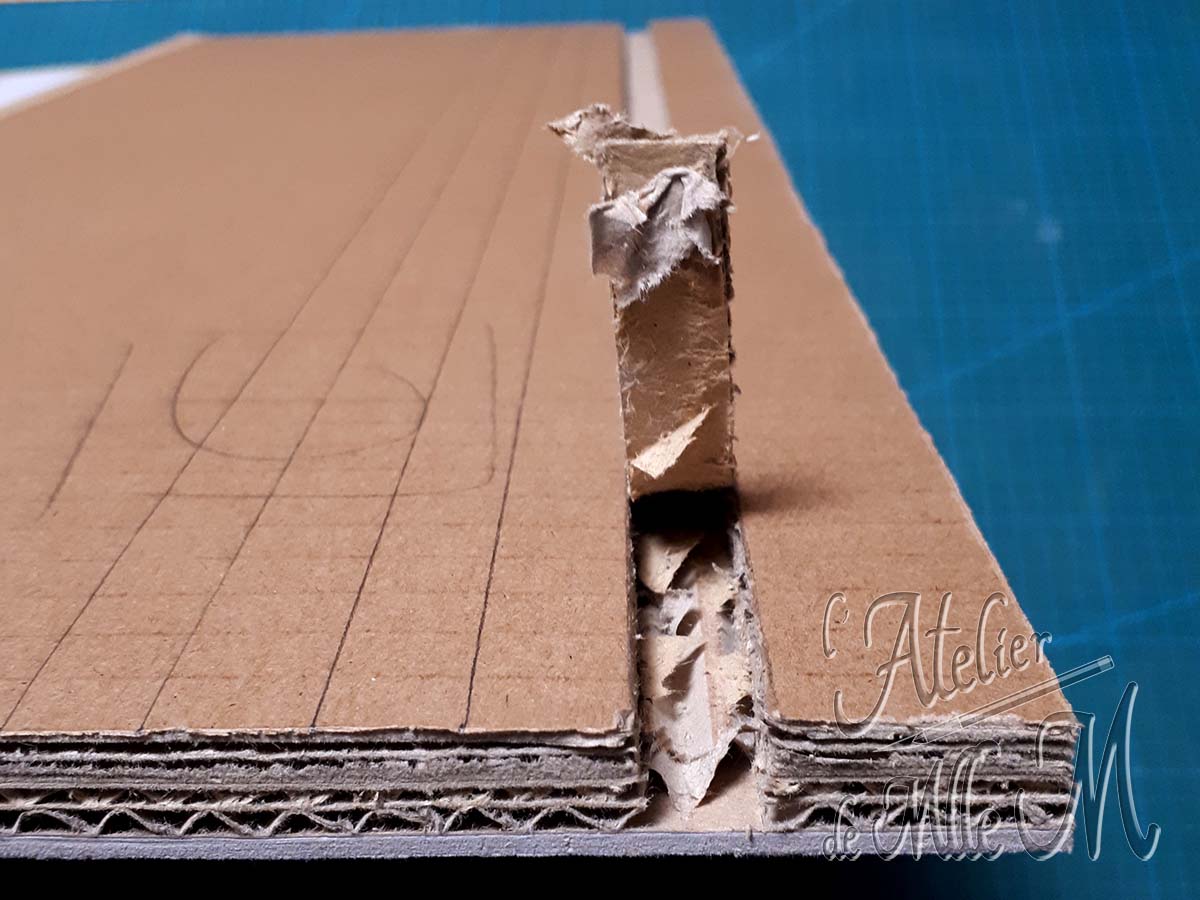

Épluchage des encoches (Étape 7)
Photo des découpes pour fabriquer le chevalet en carton pour broderie diamant (diamond painting) à faire soi-même. Tutoriel / DIY disponible sur https://www.latelierdemllem.com/tuto-chevalet-carton-broderie-diamant-diamond-painting/

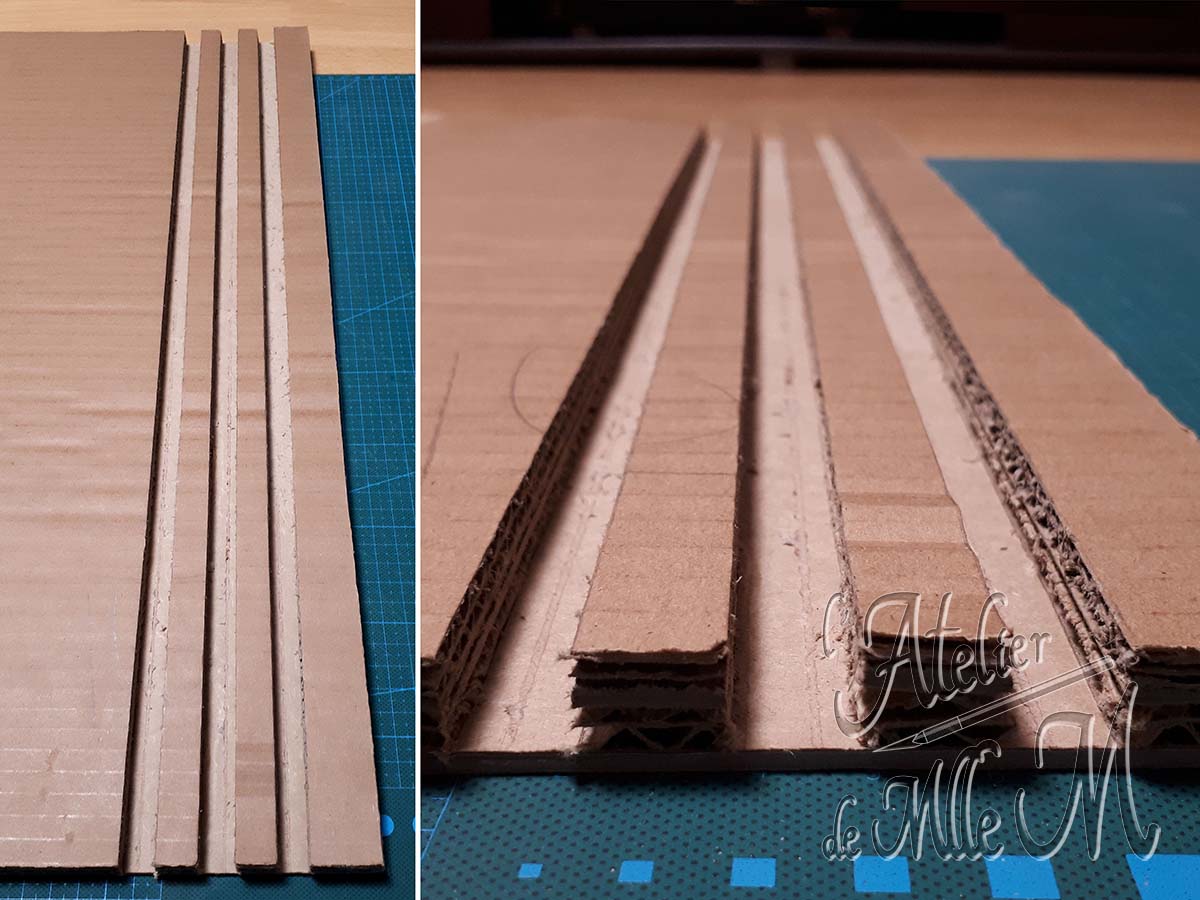

Encoches planche D

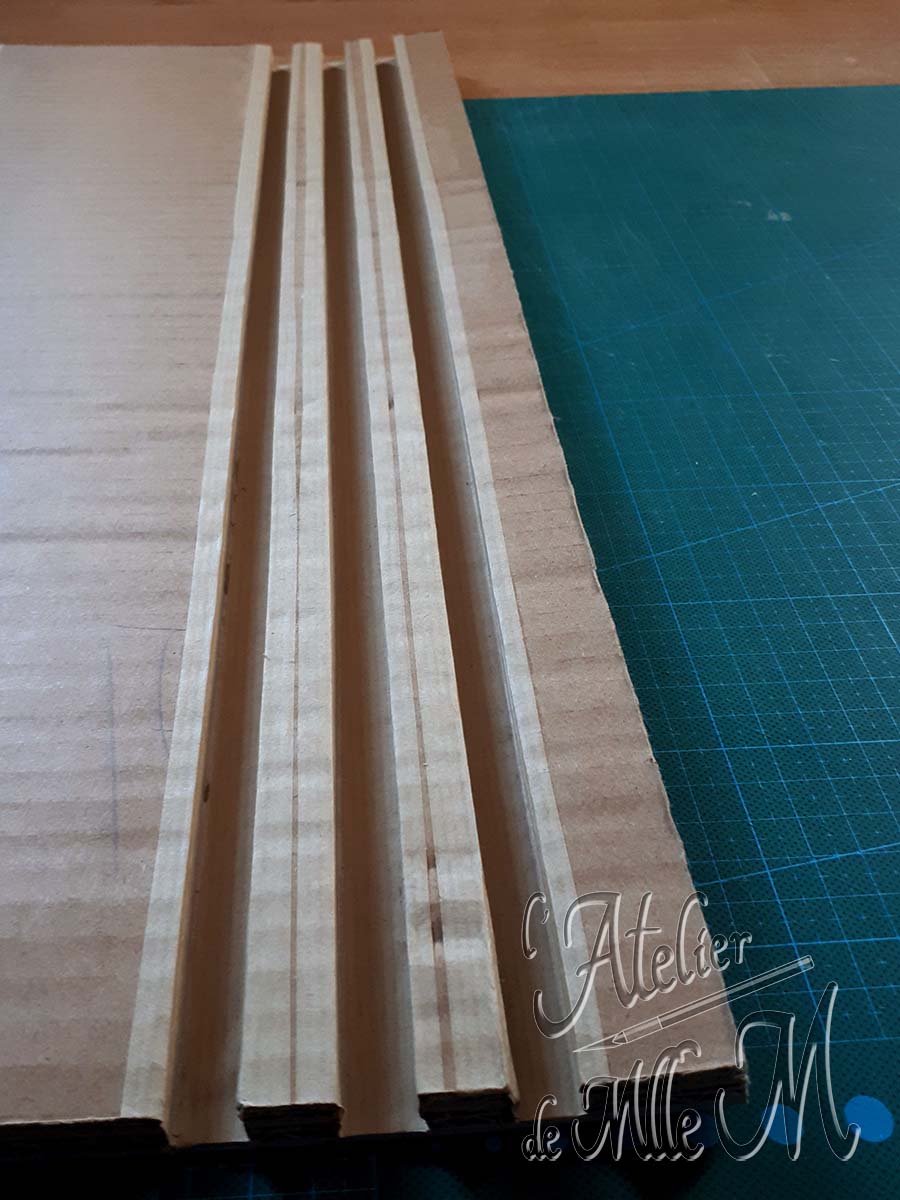

Photo des découpes pour fabriquer le chevalet en carton pour broderie diamant (diamond painting) à faire soi-même. Tutoriel / DIY disponible sur https://www.latelierdemllem.com/tuto-chevalet-carton-broderie-diamant-diamond-painting/
Encoches kraftées

Assemblage

Étape 1 – Prenez les planches A et B.

Coupez une bande de kraft gommé d’un peu plus de 60 cm.

Tracez dans le sens de la longueur une bande de largeur équivalente à la superposition de A + B + 1 mm au centre de votre kraft gommé.

Marquez les deux tracés en les pliants (côté collant à l’intérieur).

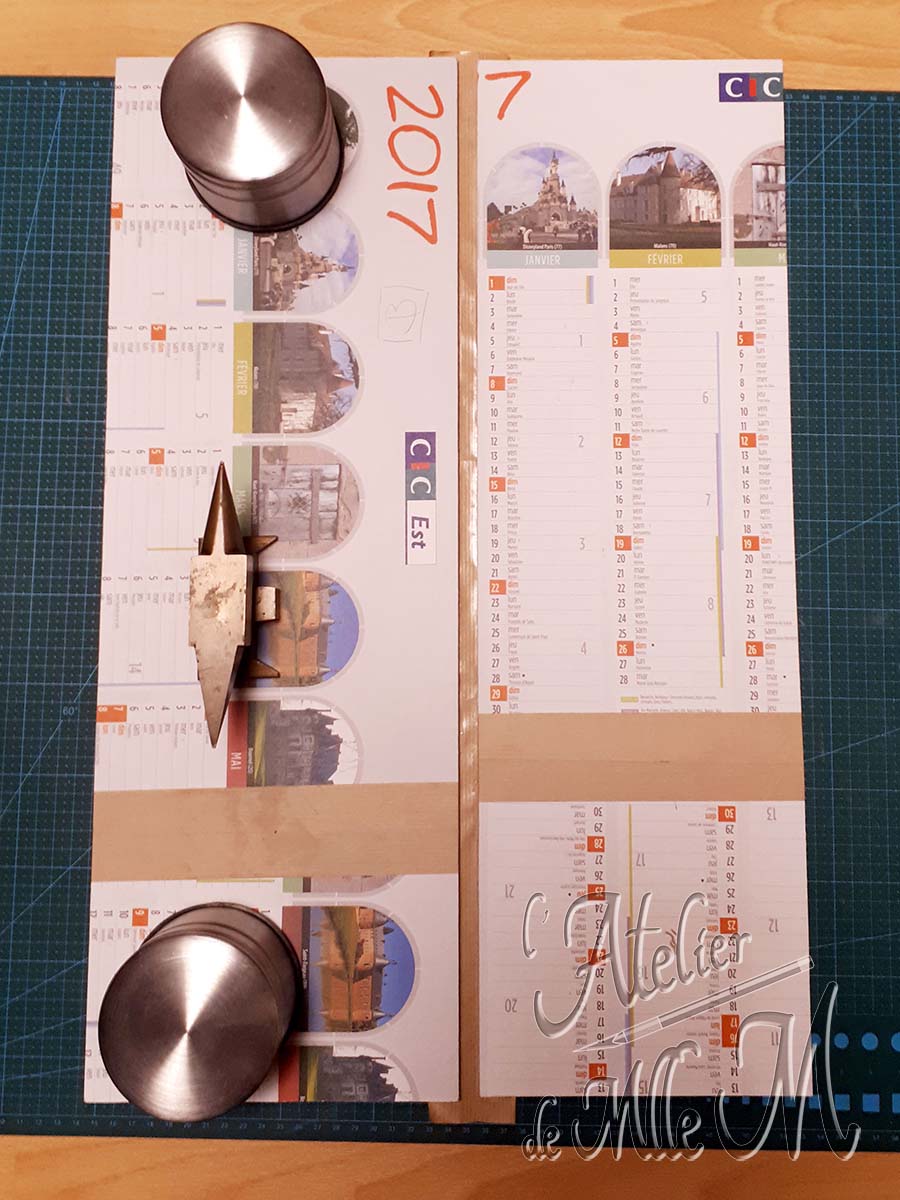

Étape 2 – Positionnez la planche B à la verticale sur le kraft gommé, de manière à ce que la bande centrale que vous venez de tracer se trouve sous la tranche de la planche B, votre pli dans l’angle droit de la planche, et une certaine quantité de kraft gommé dépassant de l’autre côté.

Mouillez le kraft gommé qui dépasse de la planche B. Le rabattre à l’aide d’une carte de visite plastifiée pour le faire adhérer à la planche B.

Vérifiez que la bande centrale tracée sur le kraft gommé n’ai pas collé à la tranche de la planche B, sinon décoller le tout de suite !

Étape 3 – Prenez une équerre, et tracez de chaque côté un trait perpendiculaire à la planche B sur le kraft gommé.

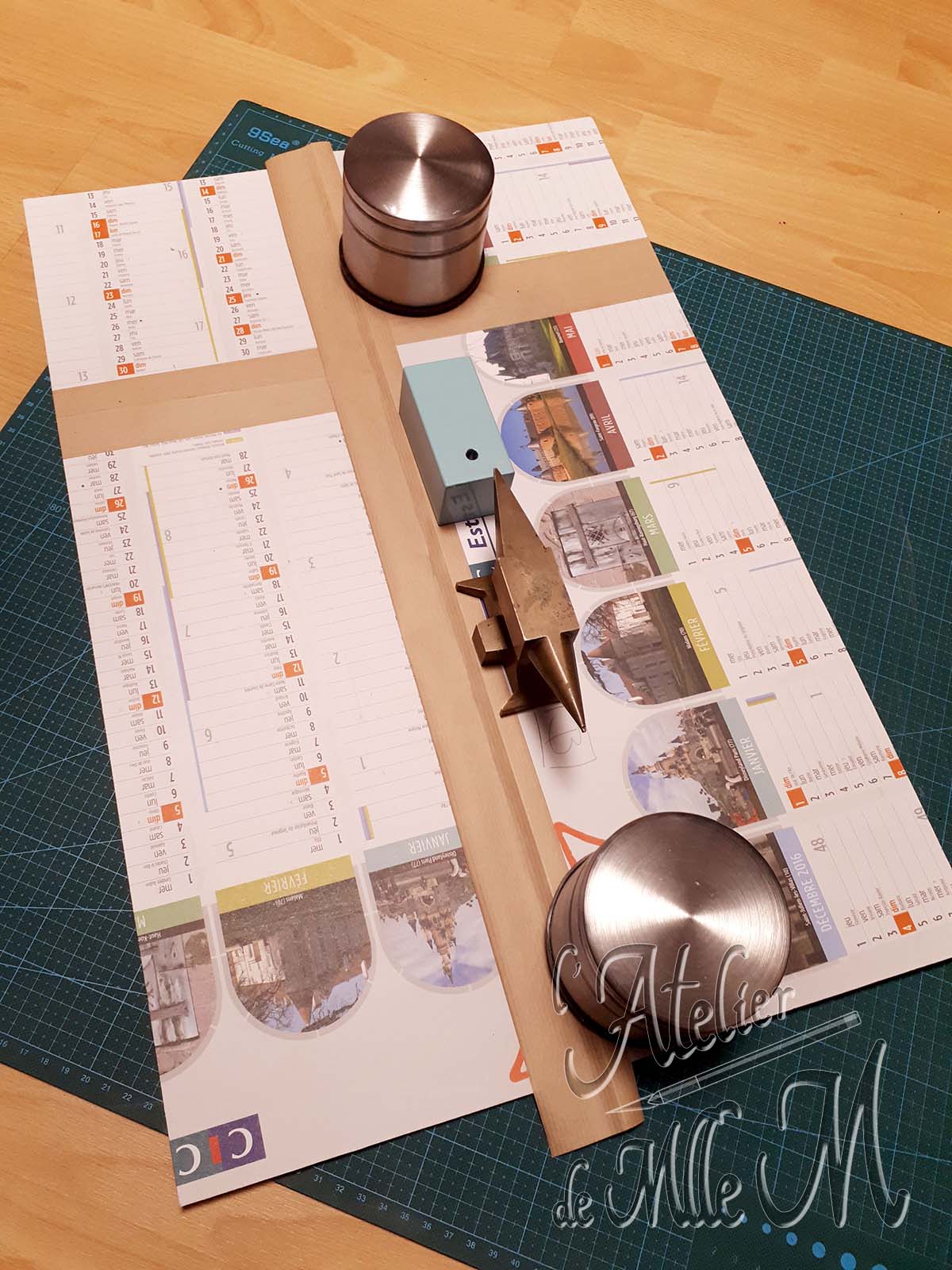

Étape 4 – Réitérez l’étape 2 avec la planche A sur le 2ème pli du kraft gommé.

Les traits tracés à l’étape précédente vous permettent de positionner la planche A au bon endroit (face à la planche B).

Coupez le kraft gommé qui dépasse de chaque côté des planches A et B.

Photo de l'assemblage du chevalet en carton pour broderie diamant (diamond painting) à faire soi-même. Tutoriel / DIY disponible sur https://www.latelierdemllem.com/tuto-chevalet-carton-broderie-diamant-diamond-painting/

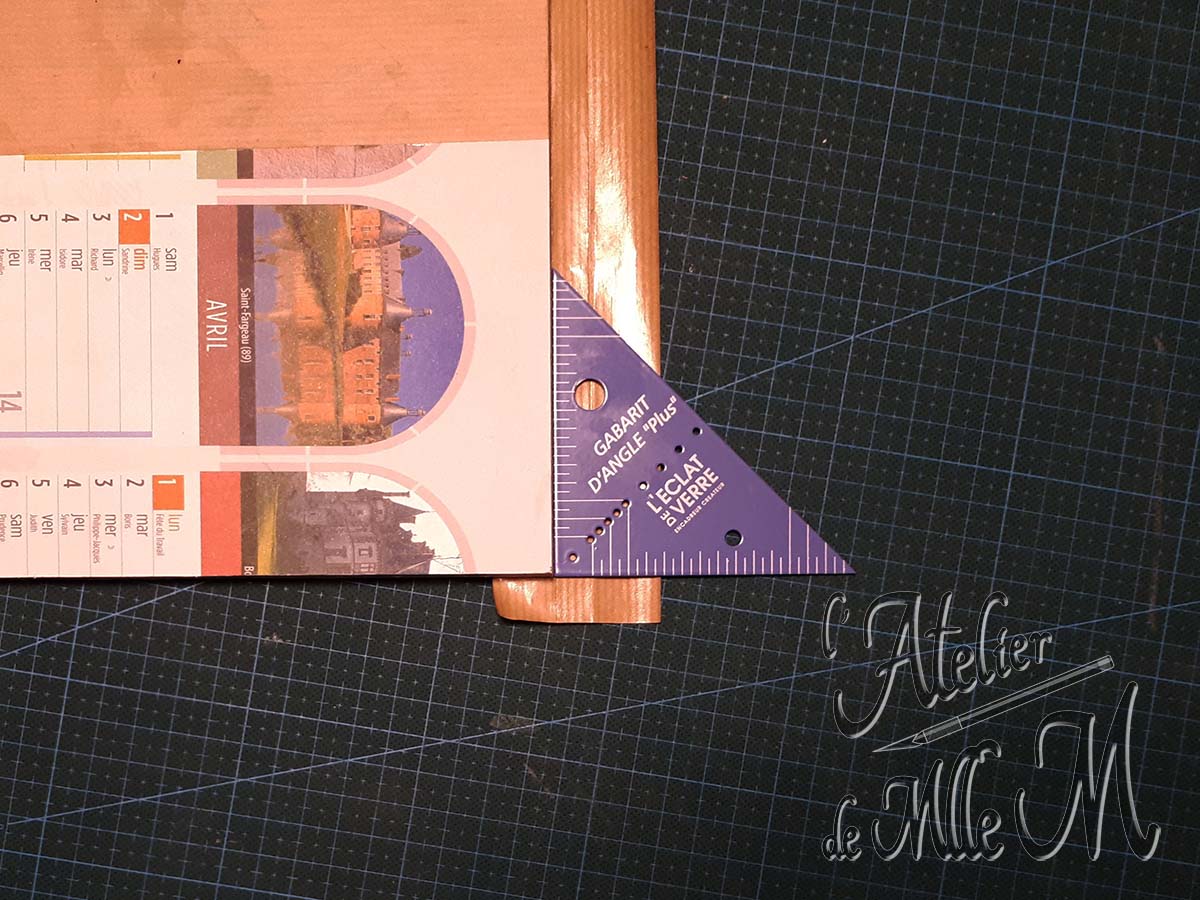

Traçage d'un trait repère (Étape 3)
Photo de l'assemblage du chevalet en carton pour broderie diamant (diamond painting) à faire soi-même. Tutoriel / DIY disponible sur https://www.latelierdemllem.com/tuto-chevalet-carton-broderie-diamant-diamond-painting/

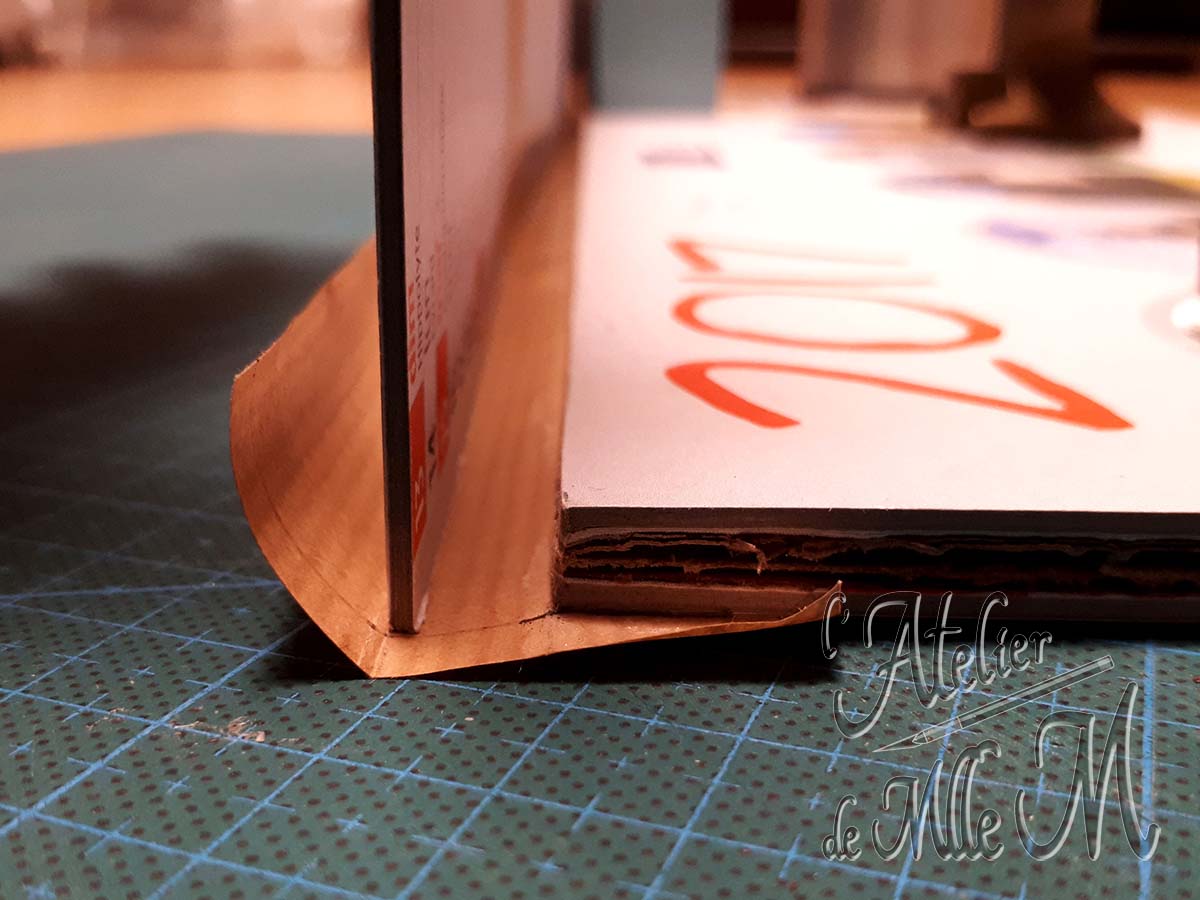

Planche A posée sur la tranche avant collage (Étape 4)

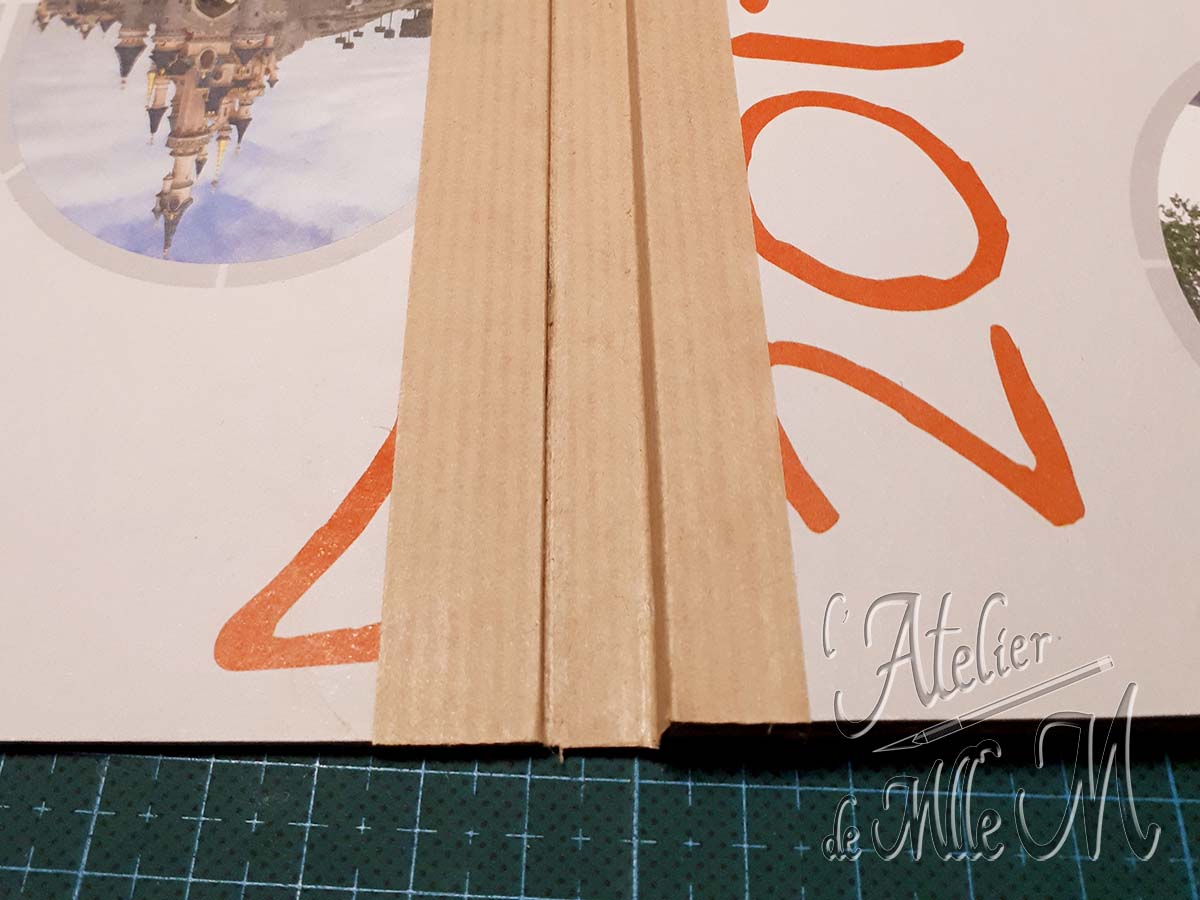

Photo de l'assemblage du chevalet en carton pour broderie diamant (diamond painting) à faire soi-même. Tutoriel / DIY disponible sur https://www.latelierdemllem.com/tuto-chevalet-carton-broderie-diamant-diamond-painting/
Résultat après l'étape 4

Étape 5 – Coupez une autre bande de kraft gommé d’un peu plus de 60cm.

Tracez un trait dans le sens de la longueur, à 1,5cm du bord du kraft gommé (dans mon cas j’utilise un kraft gommé de 4,8cm de large). Faites un pli le long de ce trait (côté collant à l’intérieur).

Positionnez ce pli à l’angle droit de la planche B (le faire tenir avec des poids).

Étape 6 – À l’aide d’un plioir ou d’une carte de visite plastifié, marquez le kraft gommé pour qu’il épouse tous les reliefs jusqu’à la planche A.

Le kraft doit successivement épouser la planche B, la tranche de la planche B, le kraft gommé placé de l’autre côté qui reste apparent entre les deux planches, la tranche de la planche A, et enfin la planche A.

Une fois tous les plis bien marqués, collez cette bande de kraft gommé en lissant bien tous les bords et tous les angles.

Ainsi, elle forme avec l’autre bande de kraft gommé une charnière qui permet de plier les deux planches comme un livre.

Étape 7 – Fermez le livre et coupez le kraft gommé qui dépasse de chaque côté.

Étape 8 – Réitérez les étapes 1 à 7 avec les planches C et D.

Attention, la charnière doit se trouver du côté où les encoches de la planche D ont été tracées (c’est-à-dire que lorsque l’on ferme le livre, les encoches sont à l’extérieur).

Les encoches se trouvent également du côté opposé à la charnière.

Photo de l'assemblage du chevalet en carton pour broderie diamant (diamond painting) à faire soi-même. Tutoriel / DIY disponible sur https://www.latelierdemllem.com/tuto-chevalet-carton-broderie-diamant-diamond-painting/
Pliage kraft (Étape 5)
Photo de l'assemblage du chevalet en carton pour broderie diamant (diamond painting) à faire soi-même. Tutoriel / DIY disponible sur https://www.latelierdemllem.com/tuto-chevalet-carton-broderie-diamant-diamond-painting/
Kraft marqué avant collage (Étape 6)
Photo de l'assemblage du chevalet en carton pour broderie diamant (diamond painting) à faire soi-même. Tutoriel / DIY disponible sur https://www.latelierdemllem.com/tuto-chevalet-carton-broderie-diamant-diamond-painting/
Kraft marqué collé (Étape 6)

Étape 9 – Le but de ce Chevalet étant pratique et non esthétique, il est inutile de l’habiller. Toutefois pour une meilleure durée de vie, il conviendra de consolider les rebords nus de toutes les planches avec du kraft gommé.

Consolidez également les charnières en collant une nouvelle bande de kraft gommé sur chaque face de ces dernières (où encore mieux, si vous en avez, de la toile de reliure).

Photo de l'assemblage du chevalet en carton pour broderie diamant (diamond painting) à faire soi-même. Tutoriel / DIY disponible sur https://www.latelierdemllem.com/tuto-chevalet-carton-broderie-diamant-diamond-painting/
Je vous présente Frisquette, qui est venue donner un coup de patte pendant l'étape de consolidation
Photo de l'assemblage du chevalet en carton pour broderie diamant (diamond painting) à faire soi-même. Tutoriel / DIY disponible sur https://www.latelierdemllem.com/tuto-chevalet-carton-broderie-diamant-diamond-painting/

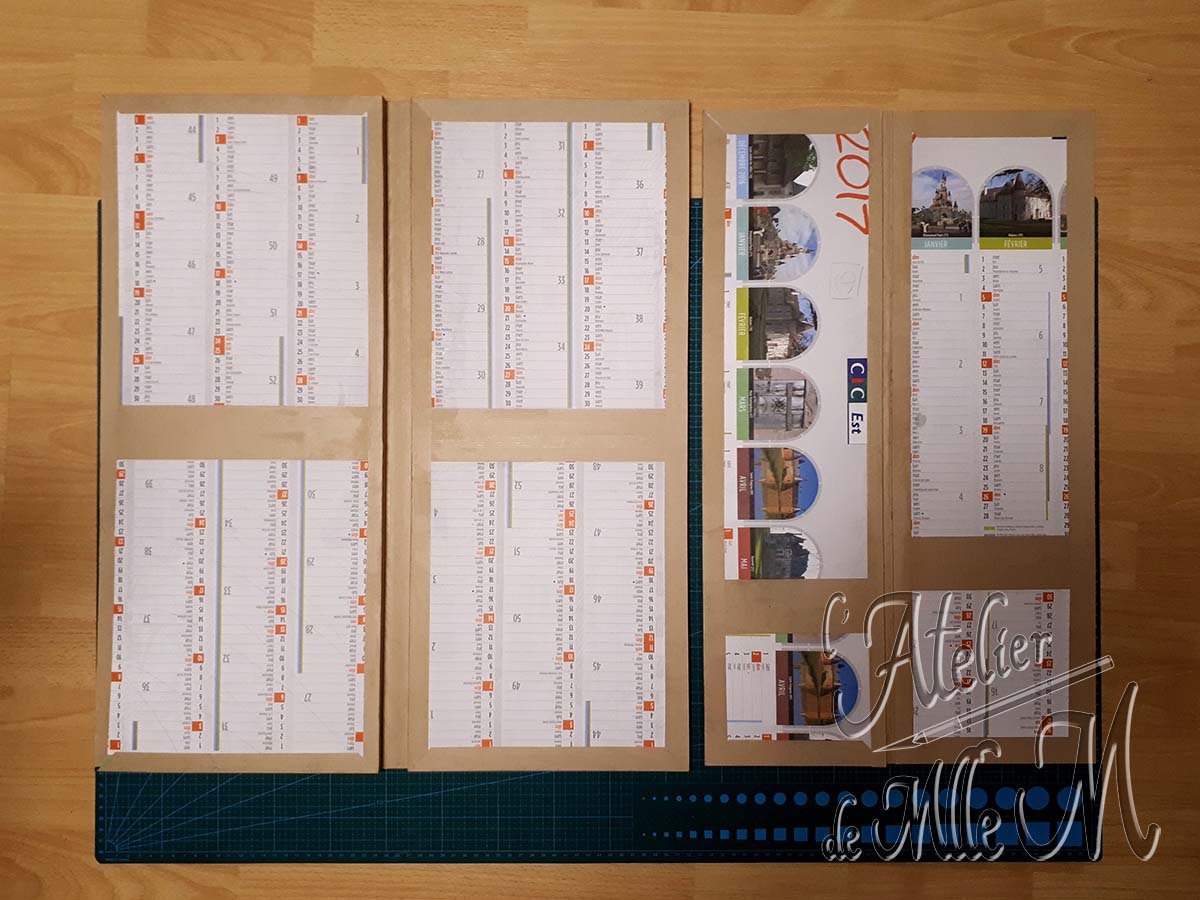

Les 2 livres kraftés de tous les côtés pour consolidation, avant l'assemblage final

Étape 10 – Enfin sur la face extérieur au livre de la planche C, tracez une ligne à 5 cm du rebord opposé à la charnière.

Collez la planche A sur la planche C, sans ouvrir les livres, en alignant l’angle droit de la charnière du livre AB avec la ligne précédemment tracée sur la planche C.

Laissez sécher sous presse.

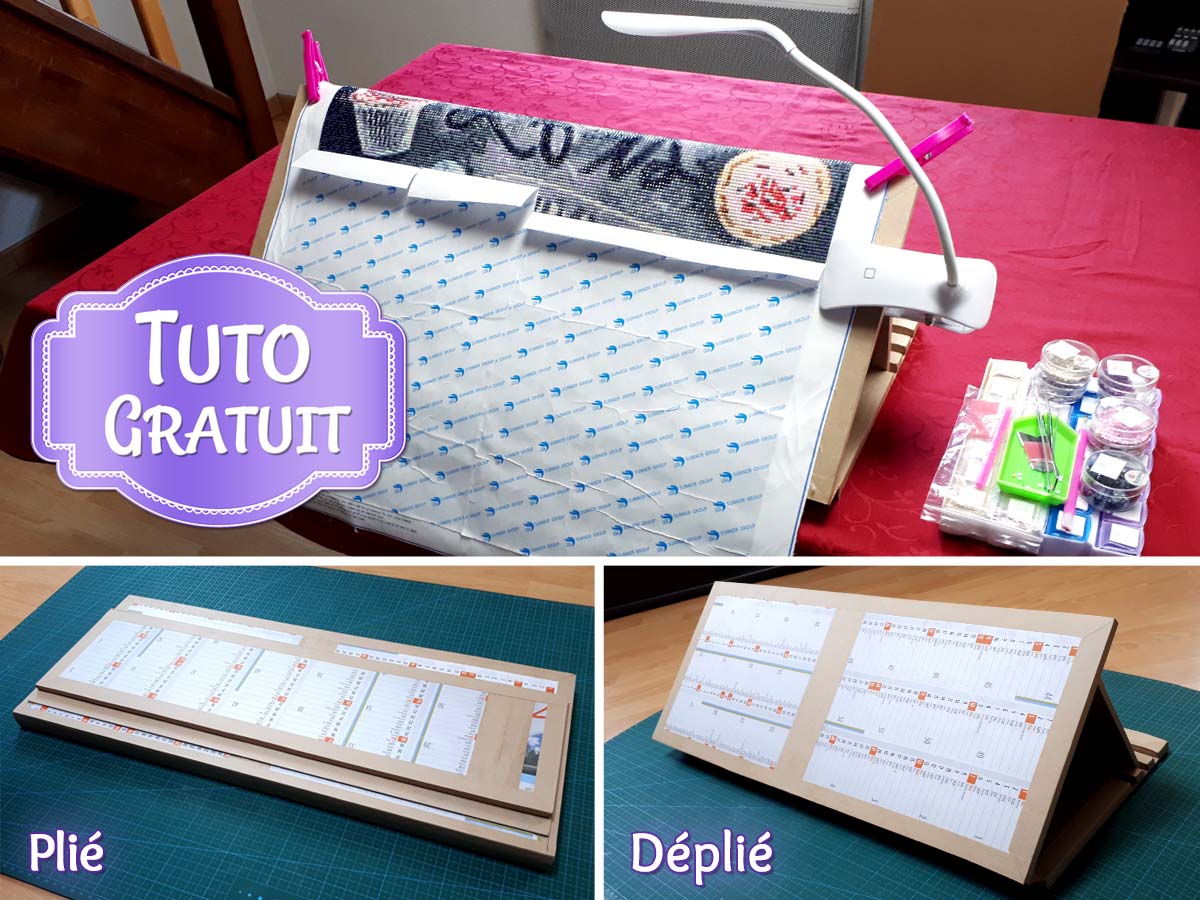

Résultats

Chevalet en carton pour broderie diamant (diamond painting) à faire soi-même. Tutoriel / DIY disponible sur https://www.latelierdemllem.com/tuto-chevalet-carton-broderie-diamant-diamond-painting/

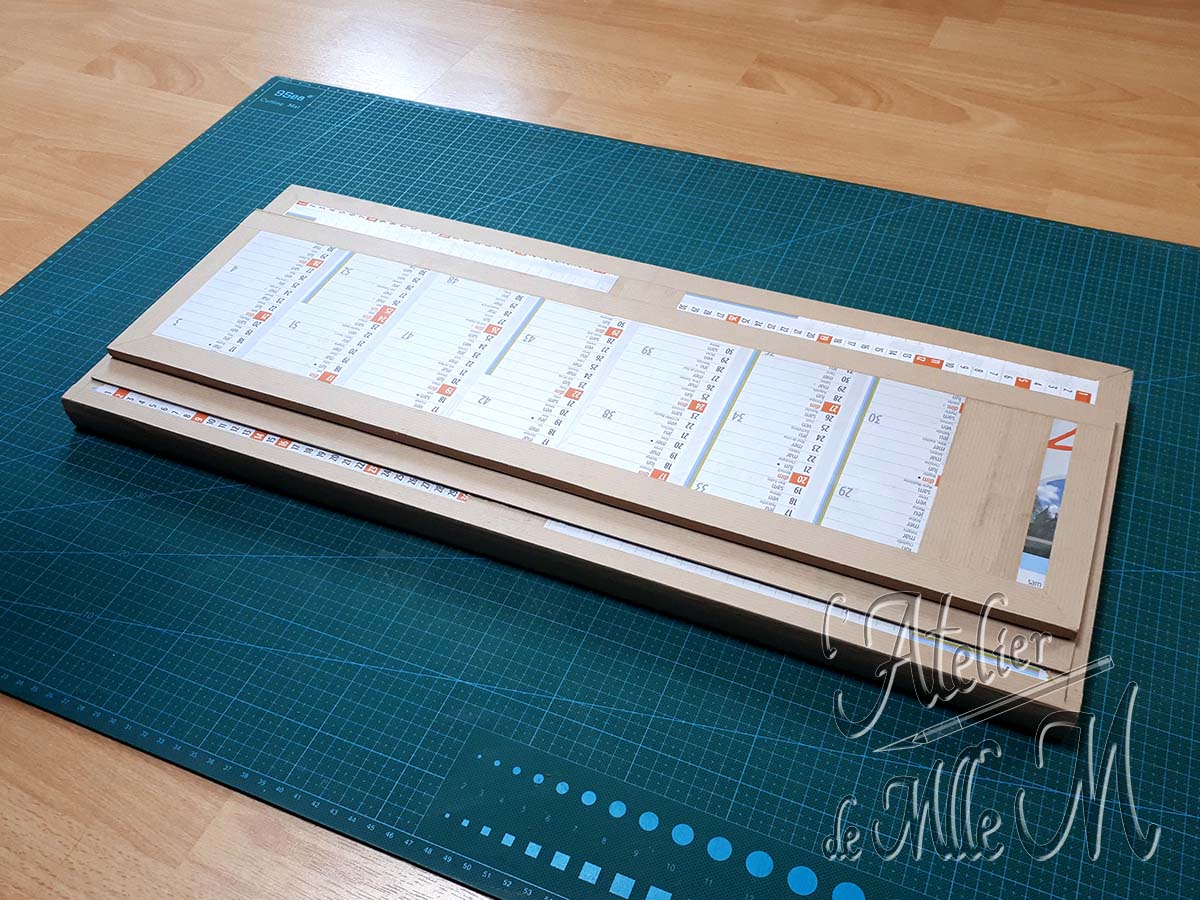

Chevalet en carton plié
Chevalet en carton pour broderie diamant (diamond painting) à faire soi-même. Tutoriel / DIY disponible sur https://www.latelierdemllem.com/tuto-chevalet-carton-broderie-diamant-diamond-painting/

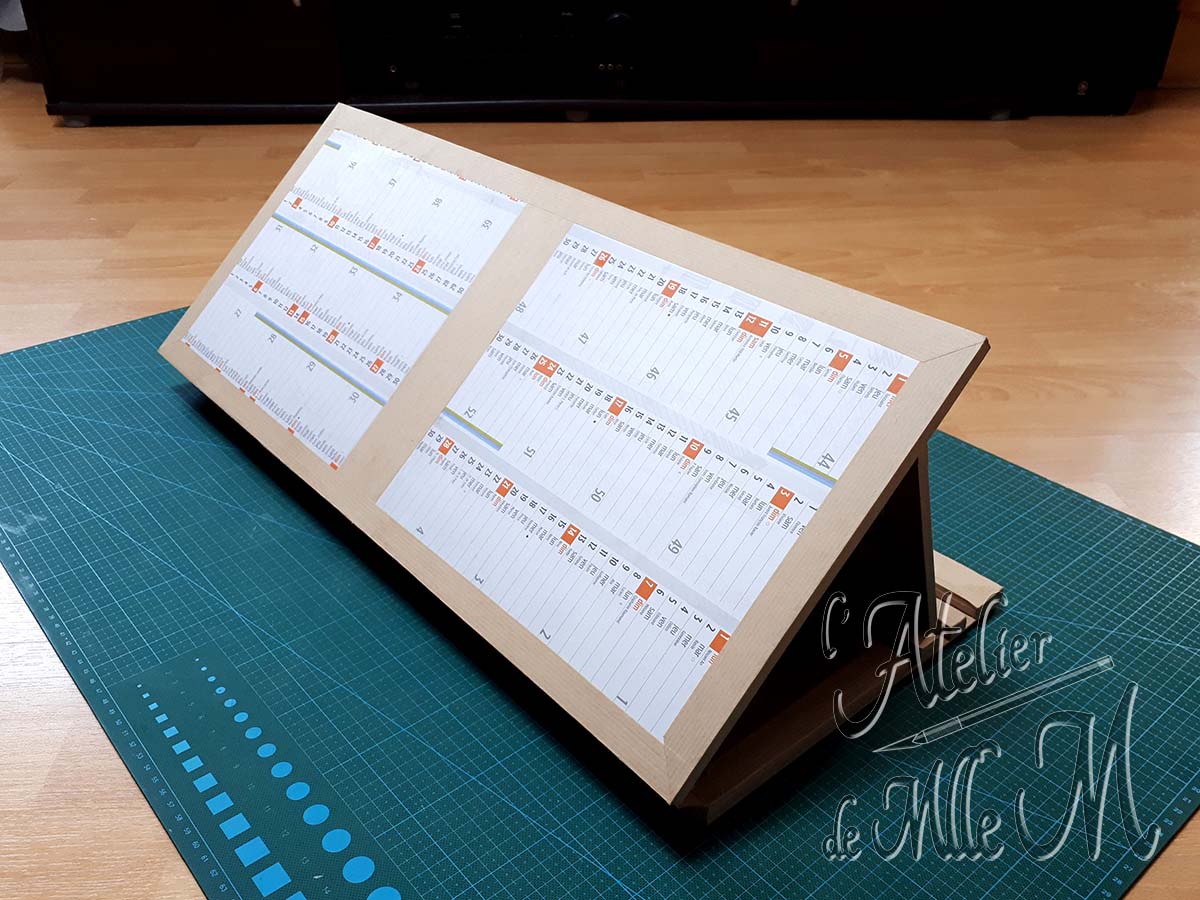

Chevalet en carton déplié

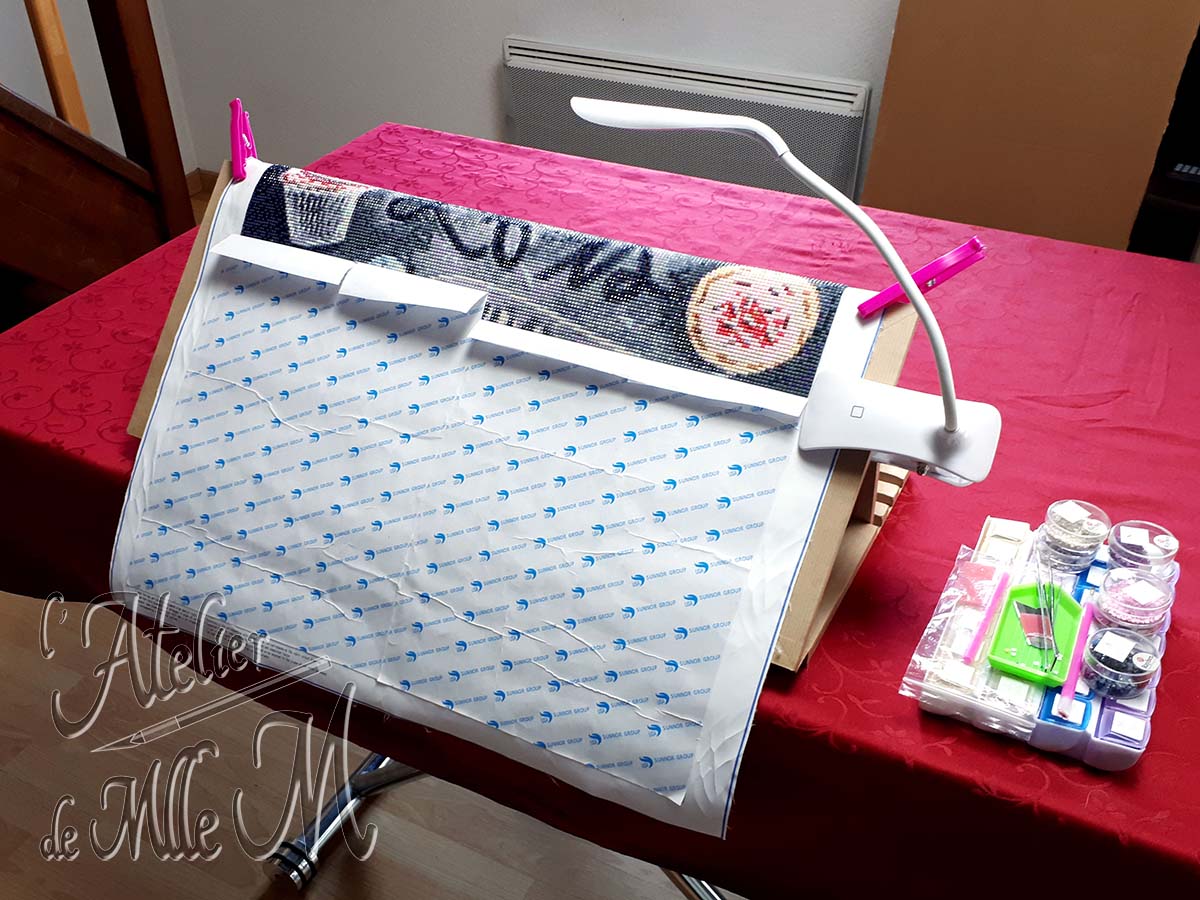

Chevalet en carton pour broderie diamant (diamond painting) à faire soi-même. Tutoriel / DIY disponible sur https://www.latelierdemllem.com/tuto-chevalet-carton-broderie-diamant-diamond-painting/
Prêt à travailler !

Petite démo pour l’installation :

Alors ? Utile ?
Des questions / remarques à faire ?

Les commentaires sont là pour vous exprimer, répondre à vos questions, ou juste me dire que vous êtes content(e) 😁.
